Как рассчитать нагрузку на складской стеллаж

Складская конструкция должна вмещать необходимый объём товара и безопасно выдерживать его вес. Ошибки при выборе параметров могут привести к деформации элементов и повреждению продукции.

Ещё на этапе проектирования учитывают массу товара вместе с тарой, размеры секции, количество уровней хранения, длину балок, высоту конструкции, особенности основания. Нагрузка оценивается и для отдельных элементов, и для всей системы.

Условия хранения лучше определить заранее: это помогает не переплачивать за избыточную металлоёмкость, сохранив запас прочности.

Виды нагрузок

На оборудование воздействует масса товара, паллет, контейнеров, настилов. Ориентироваться только на одну максимальную цифру нельзя: ограничения отдельно устанавливаются для уровня, балок, рамы, секции.

Равномерная и сосредоточенная нагрузка

При равномерном размещении вес распределяется по площади или длине опоры. Сосредоточенный груз передаёт усилие через отдельные точки. При одинаковой общей массе такая нагрузка может быть критичнее, поэтому паспортные значения нужно сопоставлять с реальной схемой хранения.

Чем отличаются нагрузки на ярус, полку и раму

Чтобы выполнить расчёт правильно, важно понимать, как вес передаётся по конструкции: от товара к настилу или балкам, затем к стойкам, опорам, основанию пола.

Нагрузка на полку

Полка рассчитана на определённую массу с учётом длины, глубины, материала и количества точек опоры. Если допустимо размещение 300 кг при равномерном распределении, это не означает, что тяжёлую деталь такой же массы можно поставить в одной точке по центру.

Для нестандартных грузов может понадобиться усиленный настил или дополнительные опоры. Поэтому полка подбирается не только по общей массе продукции, но и по форме товара. Если полка рассчитана на распределённый вес, схему размещения нельзя произвольно менять.

Нагрузка на ярус

В паллетных стеллажах ярус обычно образован двумя горизонтальными балками. Допустимое значение показывает суммарную массу товара на этом уровне.

Если ярус рассчитан на 2400 кг и имеет три паллетоместа, недостаточно просто разделить значение на три. Нужно учитывать массу каждой паллеты, её размеры, положение центра тяжести и точки опирания.

Нагрузка на секцию и раму

Секция — участок между соседними рамами. Её суммарная загрузка складывается из всех уровней хранения, однако нельзя просто умножить допустимый вес одного яруса на количество полок или ярусов.

Рама имеет собственные ограничения. На её работу влияют высота стоек, профиль металла, положение первого яруса, расстояние между уровнями, раскосы, крепление к полу. Поэтому отдельные уровни могут соответствовать норме, а вся секция — нет.

Как узнать допустимые значения

Основной источник информации — паспорт оборудования, проектная документация и технические таблицы производителя. В них указывают, для какой конфигурации установлены ограничения: длина балок, высота рам, число ярусов, расстояния между ними.

Если документы отсутствуют, установить допустимый вес по виду стеллажа нельзя. Похожие элементы могут отличаться толщиной металла, маркой стали, конструкцией соединений.

Данные могут быть указаны на информационной табличке. После перестановки балок, добавления уровней или других изменений прежние значения могут стать неактуальными, поэтому параметры следует проверить заново.

Подробный расчёт нагрузки

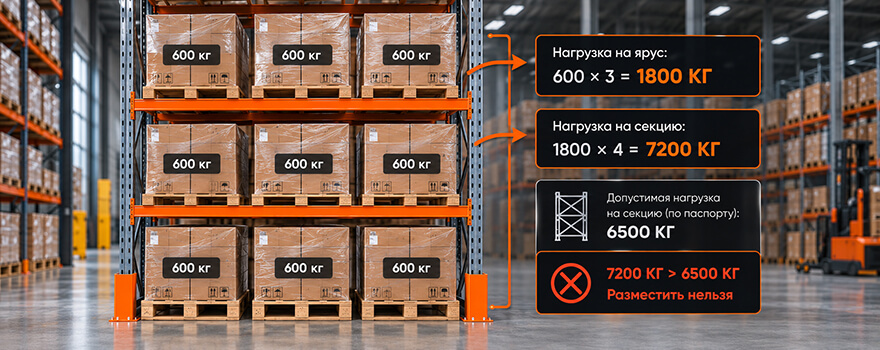

Сначала определяют максимальную массу одной грузовой единицы вместе с тарой. Например, на одном уровне размещаются три паллеты по 600 кг:

600 × 3 = 1800 кг.

Если допустимое значение для яруса составляет 2000 кг, условие выполнено. Допустим, в секции четыре одинаково загруженных уровня:

1800 × 4 = 7200 кг.

Теперь результат сравнивают с параметрами рамы и всей секции. Если конструкция рассчитана максимум на 6500 кг, разместить 7200 кг нельзя, хотя каждый уровень отдельно не превышает своего ограничения.

Для полочного хранения принцип тот же: каждая полка проверяется отдельно. Если допустимо 250 кг, а фактически размещено 180 кг товара, превышения нет. Но дополнительно проверяют общий вес всех уровней и грузоподъёмность всей конструкции. Грузоподъёмность должна соответствовать фактической конфигурации, а не только типовой схеме из каталога.

Почему важна реальная конфигурация

Одинаковые по высоте системы могут иметь разные допустимые параметры. Если первый ярус расположен выше или увеличено расстояние между уровнями, меняются условия работы стоек.

До проектирования важно знать массу и размеры товара, тип паллет, количество уровней, высоту размещения, характеристики техники, состояние пола.

В ГТС Складские системы учитывают реальные параметры хранения и особенности помещения, чтобы подобрать решение без неоправданного увеличения стоимости.

Как правильно распределять груз

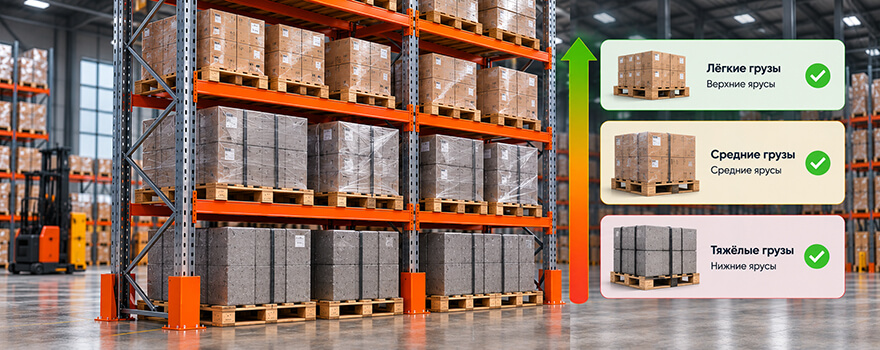

Тяжёлые позиции желательно размещать на нижних уровнях. Это снижает центр тяжести конструкции и упрощает работу складской техники. Не следует концентрировать тяжёлый товар с одной стороны секции или размещать его вне предусмотренных точек опоры.

Во время эксплуатации контролируют вертикальность стоек, состояние балок и креплений, анкеровку, отсутствие деформаций.

Частые ошибки

Распространённая ошибка — принять сумму допустимых значений всех ярусов за разрешённый вес для всей конструкции. Если каждый из четырёх уровней рассчитан на 2000 кг, это ещё не означает, что рама выдерживает 8000 кг.

Также часто забывают о массе паллет и контейнеров или меняют высоту ярусов без повторной проверки. Судить о безопасности только по отсутствию деформаций нельзя.

Как подобрать оборудование под необходимый вес

Массу товара лучше учитывать ещё до покупки оборудования. Особенно это важно при хранении тяжёлых паллет, нестандартных грузов или использовании большой высоты.

Специалисты ГТС Складские системы могут подобрать конфигурацию под параметры груза, высоту помещения и особенности техники, подготовить схему расстановки, определить оптимальное количество уровней.

Ирина Дворецкая, ведущий инженер-конструктор «ГТС Складские системы»

Расчёт нагрузок — один из важнейших этапов проектирования стеллажной системы. Здесь недостаточно знать только массу груза или допустимую нагрузку на отдельный ярус: необходимо учитывать конфигурацию стеллажа, количество и расположение уровней хранения, характеристики рам, балок и другие параметры. Грамотно выполненный расчёт — это прежде всего безопасность людей и товара, надёжность конструкции и её долгий срок службы.

Мнение эксперта

Итог

Для безопасного хранения нужно последовательно проверить вес одной грузовой единицы, ограничения настилов и балок, суммарную загрузку секции, несущую способность рам. Исходные данные берут из паспорта, технической документации или проекта.

Если конфигурация изменилась или условия хранения отличаются от первоначальных, параметры необходимо проверить повторно. Грамотный подбор оборудования и корректное распределение товара помогают снизить риск повреждений и обеспечить безопасную работу склада.
